Подключаем насосную станцию к колодцу

Как подключить насосную станцию к колодцу своими руками, обойдясь без помощи специалистов? Все это можно узнать из статьи.

Выбор места установки

Возможны два варианта.

Первый. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб. Требования к размещению насосной станции в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

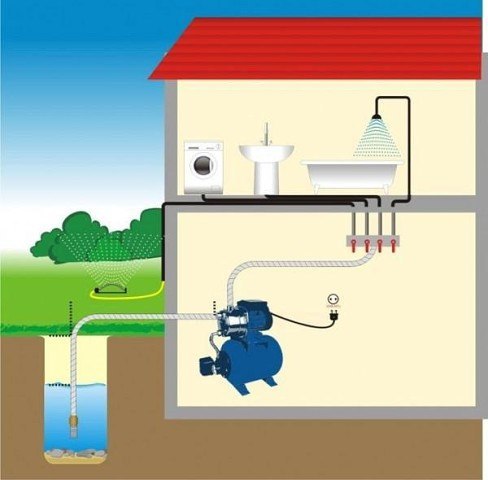

Второй. В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец. Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра.

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

Подключение насосной станции

Требуется собрать эжектор, он представляет собой узел с тремя выходами-соединениями.
Вставляем в нижнем соединении фильтр.
Сгон диаметром 32 мм мы выбрали нужной длины и теперь одеваем его на верхнее соединение эжектора.
Чтобы правильно подключить детали, собираем сгон нужного диаметра. Сделать это можно из пары частей, которые соединяются вместе переходником.
После сборки сгона на его выходе монтируем бронзовую муфту. С ее помощью будет обеспечен выход на трубу.
Проведем герметизацию соединений. Для этого можно воспользоваться льном или уплотняющей пастой.
Если монтаж станции происходит снаружи, то на данном этапе требуется укладка в траншеи трубопровода.

не забудьте при расчетах несколько увеличить требуемую длину труб для некоторого запаса;
на конец обсадной трубы нужно поместить оголовок; в случае, если его трудно найти, можно заменить деталь коленом с неострым углом;
теперь другой конец трубы под углом в 90 градусов засовывайте в колено и опускайте; для герметизации воспользуйтесь пеной для монтажа;
трубу с расположенными на ней угловыми переходниками также соединяем под углами в 90 градусов, причем переходники являются связующим звеном с наружными трубами;
чтобы соединить трубы с эжектором, используйте муфты.

При установке станции под землей, эжектор опускается в скважину на заранее отмеченную необходимую глубину.
Соединение с обсадной трубой происходит с помощью сантехнического скотча.

Отметка погружения эжектора должна находиться на той же высоте, что и выход обсадной трубы.
Пункты установки насосной станции в колодце сохраняются такими же для варианта поверхностного расположения станции. Лишь исключаются моменты установки трубопровода в траншее и эжектора под землей.

Первый пуск и проверка правильности установки

Для начального запуска насос следует заполнить водой. Для этого следует предусмотреть специальную заливную воронку, отсекаемую от насоса запорным краном. Более удобный вариант начального заполнения – прокачка насосной станции ручным поршневым насосом, подключаемым на выходе станции.

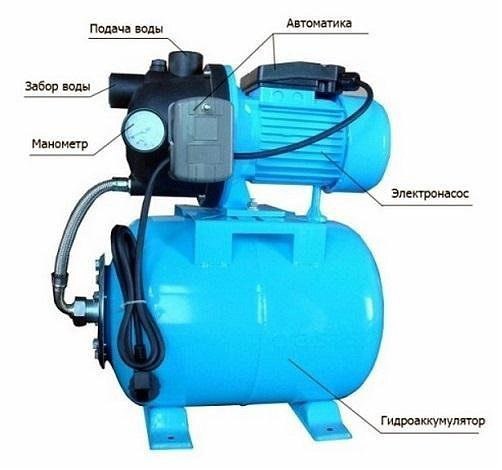

Управление насосом обеспечивает реле давления.

Оно соединено с гидравлической системой и имеет подпружиненную мембрану (сильфон), передающую давление воды электромеханической части реле. Реле обеспечивает замыкание контактов при падении давления ниже заданного (давление включения) и их размыкание при достижении давления выключения. Обычно непосредственно регулируется значение нижнего давления за счёт регулировки усилия сжатия соответствующей пружины. Вторая регулировка отвечает за перепад давления между включением и выключением насоса.

Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. При отсутствии расхода (закрытых кранах) включите станцию, и дождитесь её выключения. Манометр покажет давление отключения. Откройте водоразборный кран (удобнее – рядом со станцией), потихоньку стравливайте давление. В момент включения станции зафиксируйте давление включения. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек.

При начальной установке станции и при её эксплуатации необходимо поддерживать реальные значения параметров в рабочем диапазоне, указанном в паспорте станции. Не рекомендуется за счет повышения давления на реле заставлять насос работать, что называется, на износ. При таком режиме обычно уменьшается время между запуском и остановкой насоса. При существенном завышении задаваемого давления насос может перейти в режим вообще без выключения, это означает, что мощности насоса недостаточно для создания заданного давления.

Для определения имеющегося давления используется простой шинный манометр. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Если воздух из него не пытается выходить, то возможны неисправность и ниппеля, и самой мембраны. Обязательно учитывайте, что измерять давление воздуха имеет смысл только при отсутствии давления воды в мембране, для чего необходимо стравить его при отключенном насосе.

Предустановленное давление воздуха должно быть чуть-чуть выше давления включения насоса. Тогда к моменту запуска в баке ещё останется небольшое количество воды.

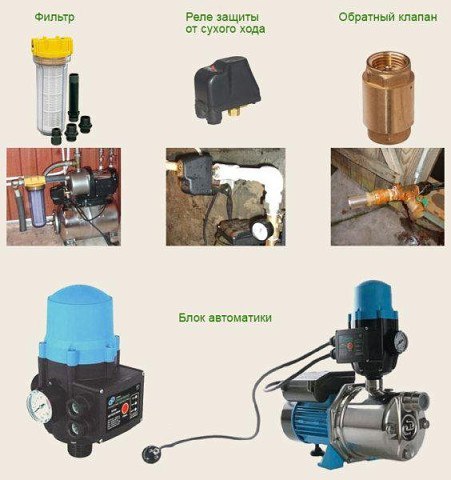

Обратный клапан обеспечивает движение воды в системе только в одну сторону. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Это означает, что обратный клапан всегда следует устанавливать так, чтобы давление в месте установки автоматики не могло самопроизвольно понизиться. В зависимости от конкретных условий обратный клапан можно установить непосредственно на входе насосной станции или на конце водозаборной трубы, опускаемой в колодец. Иногда устанавливают в обеих точках.

При пуске насос обязательно должен быть заполнен водой. Это тоже следует учитывать, выбирая место для установки обратного клапана. Для защиты насосной станции от песка на водозаборной линии иногда устанавливают фильтры. На конце водозаборной трубы часто монтируется обратный клапан, объединенный с сеточным фильтром в один блок. Станции с поверхностными насосами иногда поставляются с верёвочным фильтром на входе. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать.
